الأدوات الهندسية.

مقدمة:

عادة يتطلب الأمر استخدام بعض الأدوات للرسم الهندسي، ومن أهمها المسطرة حرف تي T والفرجار (البرجل) والمثلثات وأقلام رصاص ولوحة للرسم، وتوضع هذه اللوحة على طاولة يمكن تعديل درجة ميلها، إلا أنه هناك نوع من الرسم الهندسي وهو الرسم الحر يمكن أن يكون فقط من خلال قلم رصاص فقط، وقد يكون على هيئة اسكتشأو ما يطلق عليه اليد الحرة.. وعموما فقد أصبح الرسم الهندسي في أغلب الأحيان يتم باستخدام برامج الكمبيوتر مثل أوتوكاد.

قلم الرصاص:

يستعمل للرسم الهندسي أقلام رصاص ذات قساوة معينة، حيث يؤثر نوع قلم الرصاص تأثيرًا كبيرًا على نظافة اللوحة ودقة الرسومات، ويستعمل عادة نوعان من قلم الرصاص، الأول يكون من النوع القياسي، ويستعمل في المراحل الأولية، حيث يرسم المطلوب بخطوط خفية، ثم يستعمل قلم آخر أقل قساوة من الأول لتوضيح الخطوط المرسومة.

لوحة الرسم:

وتصنع من أخشاب معينة لها خاصية النعومة والمتانة لتتحمل الاستعمال اليومي وتقاوم التغيرات الطبيعية، وتجهز بقطعة من خشب الأبنوس المتين وذلك للمحافظة على الأطراف والحواف التي تنزلق عليها مسطرة حرف T. وللوحات الرسم أبعاد، ومقاييس مختلفة.

المسطرة حرف T:

ولها أهمية كبيرة في عملية الرسم، حيث تستعمل لرسم الخطوط الأفقية المتوازية ويجب أن تختار اختيارًا جيدًا ويعتنى بها أثناء الاستعمال، كما ويجب أن تحفظ في وضع مناسب في حالة عدم الاستعمال، وتصنع من مواد مختلفة، فمنها مصنوع من الخشب الماهوجني حيث يجهز طرفها بشريط من الأبانوس، ومنها ما هو مصنوع من البلاستيك الشفاف ،ومنها ماهو مصنوع من الألومنيوم قي نهايته من اليسار مسمار التثبيت وبجانبه رسم لجزء من منقلة (180) درجة لرسم بعض الخطوط المائله حسب درجة الميل.

المثلثات:

ولها أنواع كثيرة ويغلب استعمال نوعين منها في الرسم هي:
المثلث 30°/60°/90° المثلث 45°/45°/90°
وتستعمل في رسم الخطوط العمودية والمائلة، وتصنع المثلثات إما من الخشب أو من البلاستيك الشفاف.

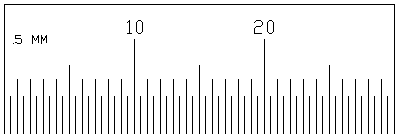

مسطرة القياس:

وهي من الأدوات الهامة، فالمسطرة هي التي نتخذ منها القياس للخطوط والرسومات وعليها يتوقف دقة الرسم. ولا يجب استعمالها مطلقًا لرسم الخطوط بل تستعمل المثلثات لهذه الغاية.

المنقلة:

هي إحدى الأدوات الهندسية للرسم، وتستخدم في رسم أية زاوية مطلوبة.
علبة المدور والتحبير
ولها مقاييس وأشكال مختلفة والأساس فيها هو المدور وريشة التحبير وأهم أجزائها:
المدور الكبير ويستعمل في رسم الدوائر حيث يوجد بأحد أطرافه سن معدني مدبب وبالطرف الآخر سن رصاص الذي يجب أن يكون من نفس سن قلم الرصاص المستعمل في الرسم. وفي حالة التحبير يمكن تبديل حامل سن الرصاص بريشة التحبير. مدور مدبب الطرفين لنقل الأبعاد. ريشة تحبير لرسم الخطوط بالحبر.

ورق الرسم:

يستخدم الورق الأبيض في تحضير الرسومات ولها مقاييس ثابتة مصطلح عليها، وله أنواع كثيرة، فمنه الناعم، والمتوسط النعومة والخشن، منه الخفيف الوزن والثقيل ومنه الأبيض، أو المتوسط أو الأصفر أو الأبيض المائل إلى الحمرة ولقد اصطلح على مقاييس ثابتة لورق الرسم بحيث تكون نسبة طول اللوحة إلى عرضها = جذر 2 أي إذا كان عرض اللوحة 1 يكون طولها جذر 2.
